Самотёчное приёмное устройство серии PBS
Бункер PBS предназначен для приёма и временного накопления зерна, семян, гранул, комбикорма и других сыпучих материалов при разгрузке самосвалов, тонаров и железнодорожных вагонов. Работает по принципу самотека – продукт поступает под действием силы тяжести и далее направляется в приёмную норию или транспортёр.
| Вместимость | от 15 до 100 м³ (изготавливается под заказ) |
|---|---|
| Тип конструкции | Усечённая пирамида на болтовых соединениях |
| Материал | Углеродистая сталь (по запросу – полимерное покрытие или нержавеющая) |
| Монтаж | Внутри бетонных стен (бункер – несъёмная опалубка) или на опорных стойках |

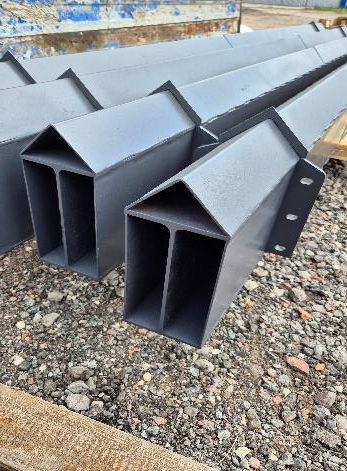

| Несущие балки | Встроенные, служат опорой для бункера и проездного настила |

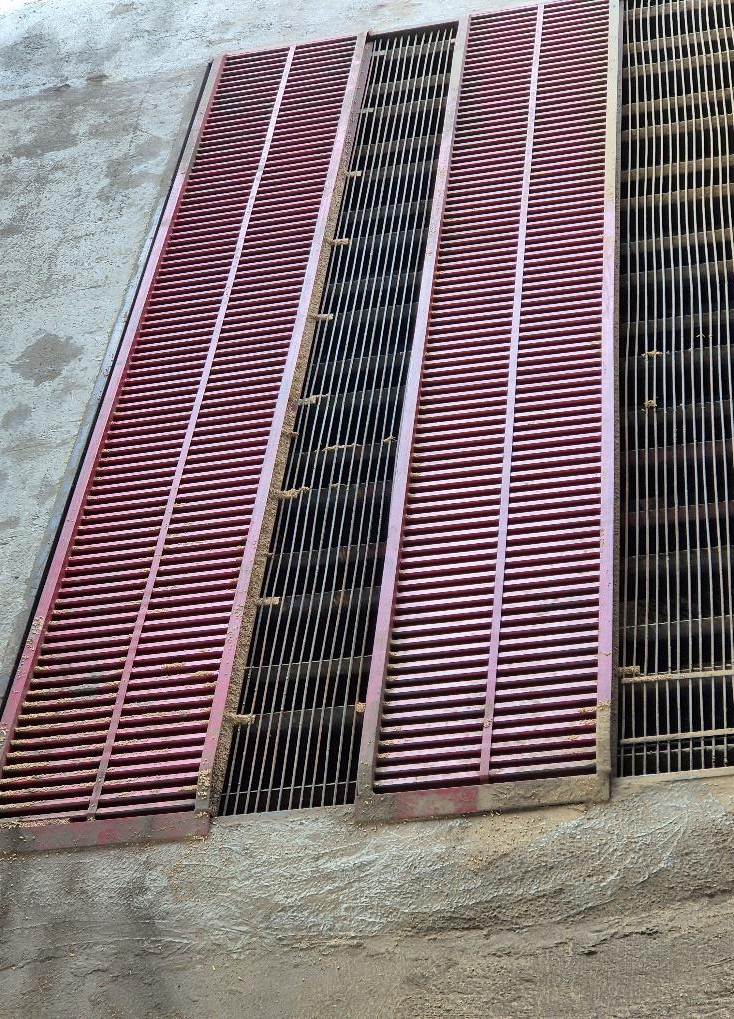

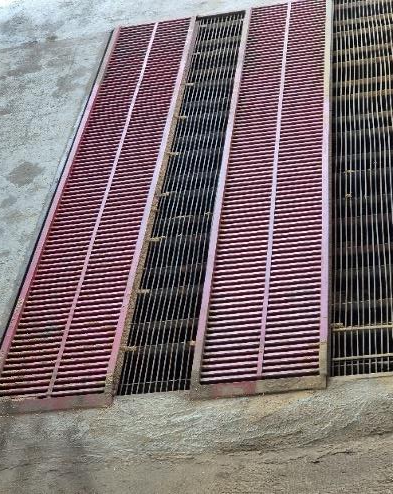

| Проездная часть | Решётчатый настил (усиленный) или трапы для колёс автотранспорта |
| Выгрузные задвижки | ZEMSV (электромеханическая, под АСУ ТП) / ZMSV (механическая). Рамка с усечённой нижней стенкой – без заторов |
| Устройство контроля скорости | Опционально – контроль движения продукта |
| Транспортируемые материалы | Зерно, комбикорм, гранулы, семена, шрот, мелкокусковые сыпучие |
| Температура продукта | от –20°C до +80°C |
| Применение | Автомобильный и ж/д приём сыпучих материалов на элеваторах, комбикормовых заводах, перегрузочных узлах |
Основные параметры:
-
Вместимость – от 15 до 100 м³ (изготавливается под заказ).
-
Тип конструкции – усечённая пирамида на болтовых соединениях.
-

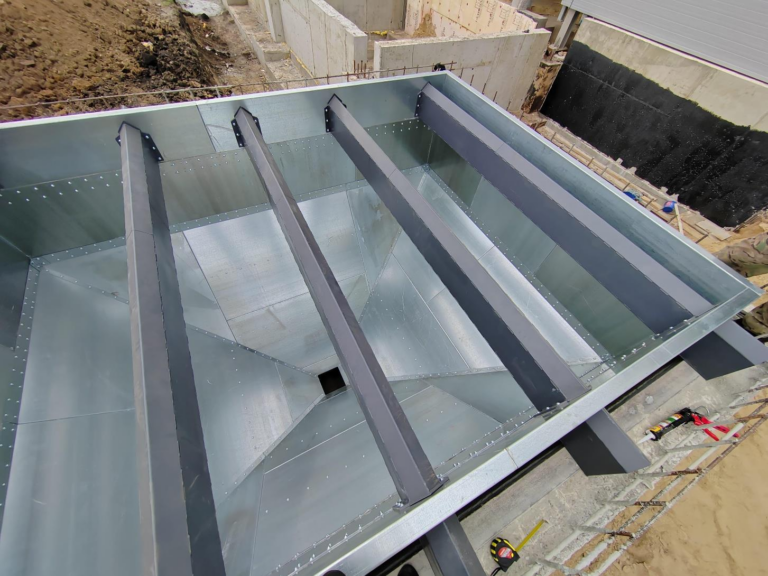

Монтаж – внутри бетонного приямка (стены бункера служат несъёмной опалубкой) либо на опорных стойках.

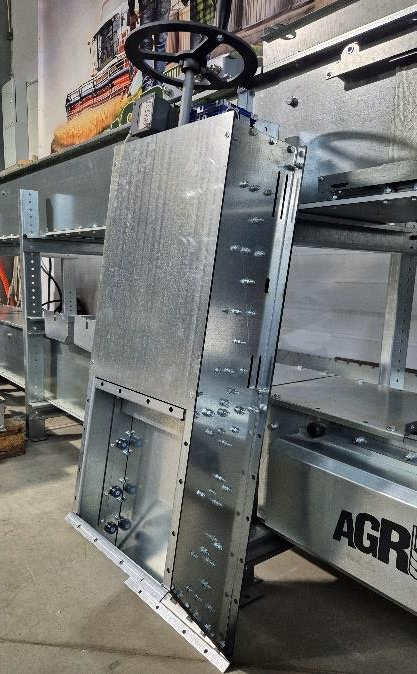

Специализированные задвижки:
-
Установлены на выгрузном окне бункера.
-
Конструкция рамки с усечённой нижней стенкой – исключает образование заторов и провисание продукта даже при низкой насыпной плотности.
-
ZEMSV – электромеханическая (управляется от АСУ ТП, позволяет автоматически регулировать поток).
-
ZMSV – механическая (ручной привод).
Конструктив и назначение

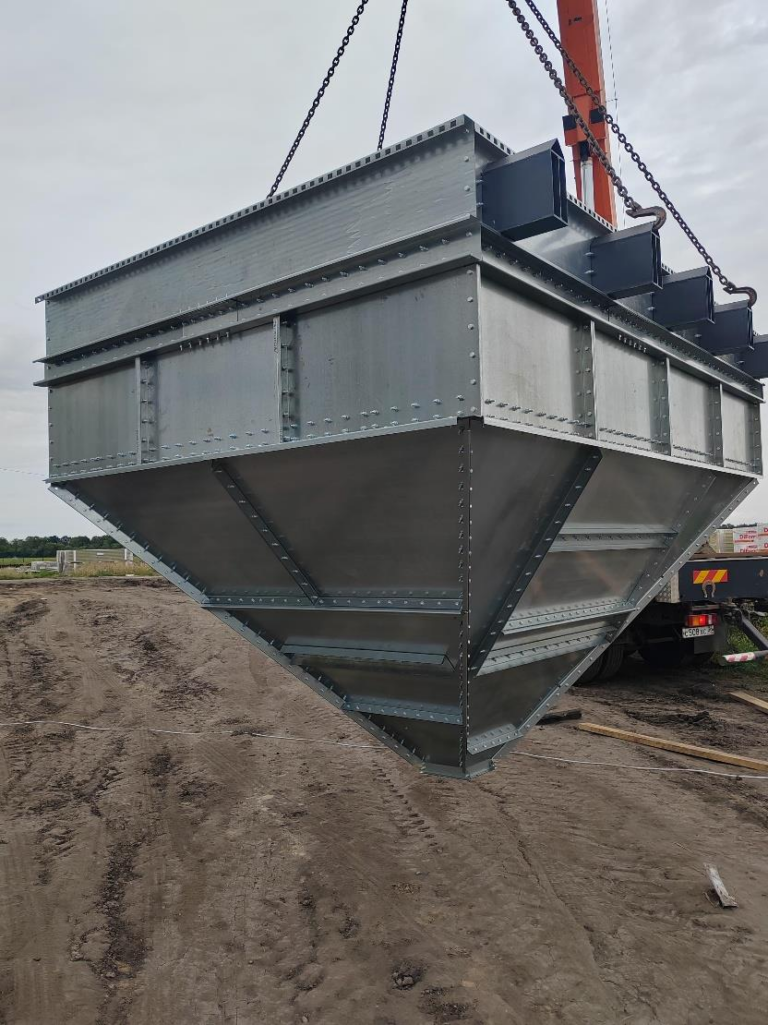

Приёмный бункер самотёчный PBS на болтовых соединениях представляет собой усеченную пирамиду с выгрузным окном специальной конструкции на болтовых соединениях, которая предназначена для приёмки/разгрузки самотеком сыпучих продуктов с автотранспорта и ж/д транспорта. Простые и надежные болтовые соединения приёмного бункера позволяют идеально установить её внутри бетонных стен или альтернативным решением на опорных стойках с последующим подсоединением к приёмной нории.
